♝ 在分析緊縮機制冷循環時運用的是溫熵圖，因為熱力進程線下面的面積是該進程吸收或放出的熱量，很直觀，便于分 析對比。

♝ 可是，制冷劑在蒸發器和冷凝器的吸熱或放熱進程都是在定壓下進行的，而定壓進程熱量的改變以及緊縮機在絕熱緊縮進程中所耗的功都能夠用焓差來核算，并且制冷劑在節流閥前后的焓值又堅持不變，所以實踐使用以焓為橫坐標、壓力為縱坐標的壓焓圖較為便利。

♝ 在壓—焓圖上能夠用線段的長短來表明能量的多少。為了進步低壓區的精度，所以縱坐標是lgp。

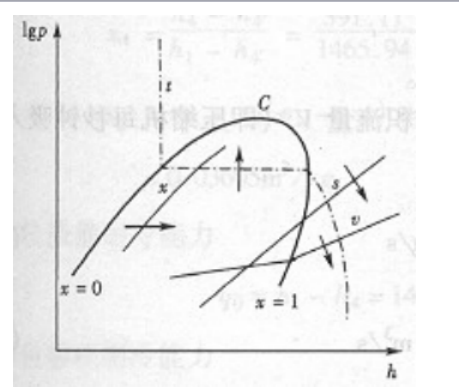

♝ 等壓線——水平線；等焓線——垂直線；等溫線——液區幾乎是垂直線，兩相區與等壓線重合為水平線，過熱區是向右下方曲折的歪斜線；等熵線——向右上方歪斜的實線；等容線——向右上方歪斜的虛線，但比等熵線陡峭。

♝ 等干度線——只存在于濕蒸汽區域內，其方向大致與飽滿液體線或飽滿蒸汽線附近，視干度巨細而定。

♝ 共六種等值線簇，箭頭表明各參數值添加的方向；干度x=1的線是飽滿蒸汽線（上界限），干度x＝0的是飽滿液線（下界限），此兩條線將全部圖分為三個區，飽滿蒸汽線以右為過熱區，飽滿液線以左為液態區，兩線之間為濕蒸汽區，在濕蒸汽區等壓線與等溫線重合。

♝ 因為實踐核算中壓力較高區域和濕蒸汽區的中心有些很少使用，能夠刪去。不一樣制冷劑的壓焓圖的形狀也有所不一樣。

♝ 壓焓圖是制冷循環分 析和核算的主要東西，應極好地了解和把握。附錄有NH3、R22、R12等的壓焓圖。
