❤ 試驗原理：ISO 14556：2000(E)與GB/T229的本質上區別在于對沖擊功的定義不一樣。

❤ ISO 14556：2000(E)把功定義為：通過擺錘一次打斷夏比沖擊試樣，測出沖擊力一位移曲線，該曲線下的而積為沖斷試樣消耗的總能量(即沖擊功)。

❤ 這個定義與功的物理概念一起GB/T 229中沖擊功是根據GB/T 3808用能量守恒原理定義的：沖斷試樣所消耗的總能量等于擺錘在初始方位的勢能與試樣開裂后結束個半周期時的勢能之差。

❤ 更得當的定義(如圖3)是：將具有一定質量G的擺錘舉至一定高度H，使其獲得一定的勢能G"H，開釋擺錘沖擊試樣，擺錘抬起的高度為HZ，其剩余能量為G"HZ，擺錘沖斷試樣實習消耗能量為G"H，-G"HZ=GCH，-HZ)，即為沖斷試樣所消耗能量，稱為沖擊功，以A、標明。

❤ 這個定義沒有反映出試樣沖斷進程中的受力和位移大小，也沒有給出沖擊能量在沖斷試樣進程中的改動。

❤ 因此，它也就不或許反映出材料在沖斷進程中的彈性、塑性和開裂的改動進程相反，儀器化沖擊試驗機測出的沖擊力一位移曲線及其力、位移和能量特征值，不僅把這一進程形象地用曲線表述出來，而且給出了定量的材料功能數據。

❤ 儀器化標準的術語和符號：儀器化標準中術語和符號算計25個，這篇文章僅對與沖擊功能有關的予以介紹(見圖4).

❤ 力特征值：包括屈服力Fx，、力F、不安穩裂紋拓寬開端力Fu和不安穩裂紋拓寬終比力Fo

❤ 、位移特征值：包括屈服位移、位移Sn，、不安穩裂紋拓寬開端位移Su}不安穩裂紋拓寬終比位移S及總位移S。

❤ 、能量特征值：包括裂紋構成能量(功)y、裂紋拓寬能量W。和總沖擊能量W。上述術語中，除總沖擊能量(即沖擊功)外，國標GB/T 229中均未提到，也就是說儀器化沖擊試驗方法中，起碼多了十幾個反映沖擊功能的新參數。

❤ 其間較主要的，也是較基本的是4個力特征值和3個功的特征值它們定量的表征了材料在沖擊進程中的彈性、塑性和開裂進程的功能，這也是新標準的出色特征。

❤試驗設備及儀器

❤ 新標準與GB/T 229中對試驗機的懇求是一起的，均應符合GB/T 3808查驗標準的規矩精度懇求。

❤ 其不一樣點在于，儀器化沖擊試驗機增加了力、位移和能量測量系統及記載設備。

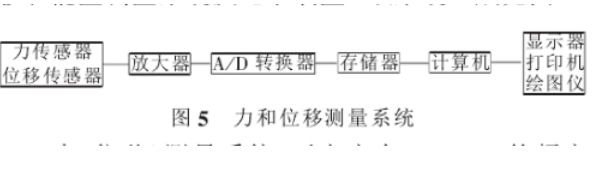

該系統構成見圖5。

❤ 力(位移)測量系統，起碼應有100 kHz的頻率響應，對鋼試樣其信號上升時間t應不大于3.5態信號的數字改換起碼有一個8位模數改換器，其采樣頻率必須在250kHz以上。

❤ 舉薦選用12位模數改換器應當指出，位移傳感器系統信息的特性應與力測量系統一起，以使二者記載系統同步。

❤ 力一位移曲線的判定及力特征值的判定：新標準對力一位移曲線判定提出了一些留心疑問和方法因為力傳感器、試樣和支座之間在受力時的相互作用，疊加有振蕩信號，給求力特征值帶來一定困難。

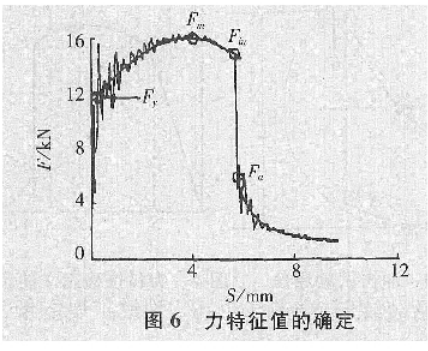

❤ 為減少或去掉振蕩影響，選用了擬合曲線方法，使之再現曲線的初始情況，如圖6所示，用擬合曲線通過振蕩曲線再現沖擊力特征值力特征值的判定如下。

❤ 屈服力：力一位移曲線上第二個峰急劇上升有些與擬合曲線的交點所對應的力。

❤ 力：穿過振蕩曲線的擬合曲線上力值所對應的力。

❤ 不安穩裂紋拓寬開端力：擬合曲線與力今后曲線急劇下降開端時的交點所對應的力假設該點與力重合，則凡廠式，(見圖7的C和D型力一位移曲線)。

❤ 不安穩裂紋拓寬終比力：力一位移曲線下降終i h：時與這今后的力一位移擬合曲線的交點所對應的力(見圖7B，D和E型力一位移曲線)。

❤ 對于圖7中A，C型力一位移曲線，F=O o按沖擊曲線近似聯絡，通常把力一位移曲線分為6種類型，見圖70A，B型：在力前不存在屈服力，只發生不安穩裂紋拓寬的為A型；有少量安穩拓寬的為B型。

❤ F型：在力之前存在塑性變形，這今后只發生安穩拓寬的為F型。C，D和E型：在力之前存在塑性變形，這今后有裂紋安穩拓寬和不安穩拓寬。根據裂紋安穩拓寬和不安穩拓寬所占比例不一樣分為C，D和E型。

❤ 耐性斷而率計算：盡管耐性斷而率放在標準的材料性附錄中，可是它的主要性不可小看。因為以前還未曾有過用計算方法判定不一樣材料或同一材料不一樣情況下的耐性開裂表而大小的方法。

❤ 其方法是：當力一位移曲線為F型時，其耐性斷而率被定為100%。在力一位移曲線力今后，力發生急劇下降的情況時，其下降的數值大小與力的特
