光敏電阻光控開關實驗

一、實驗目的

加深了解光敏電阻的工作原理及應用性

二、實驗內容

光敏電阻光控開關設計實驗

三、實驗儀器

光電技術創新綜合實驗儀                                    一臺

二次開發模塊                                              一塊

光源輸出及測量實驗模塊                                    一塊

連接導線                                                  若干

四、實驗原理

1、實驗參考原理

實驗參考原理圖如6-1：

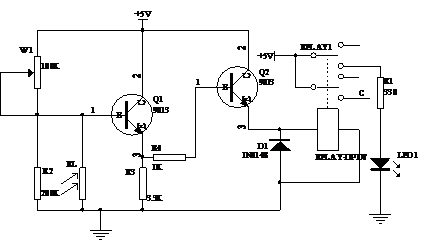

圖6-1 光敏電阻光控開關電路

其工作原理是：電路接通后，改變照射到光敏電阻上的光強，當光強發生變化時，光敏電阻的阻值跟著發生變化，導致Q1三極管的基極電壓也隨光強發生變化，致使后極的Q2三極管的基極電流發生變化，從而使繼電器的工作狀態發生變化，起到開關控制的作用。

五、實驗注意事項

1、打開電源之前，將“電源調節”旋鈕逆時針調至底端；

2、實驗操作中不要帶電插拔導線，應該在熟悉原理后，按照電路圖連接，檢查無誤后，方可打開電源進行實驗；

3、若照度計、電流表或電壓表顯示為“1＿”時說明超出量程，選擇合適的量程再測量；

4、嚴禁將任何電源對地短路。

六、實驗步驟

二次開發實驗

（1）利用二次開發實驗模塊自行搭建電路，電路如圖6-1所示；

（2）參考電路原理圖自行進行調試；

（3）觀察實驗現象是否和實驗原理所描述的結果相一致。

在了解光敏電阻光控開關原理后，思考如何利用現有的其他模塊，來完成此實驗

七、實驗思考

1、光電密碼鎖實驗電路存在哪些不足，可進行怎樣的改進？

2、試分析日常生活中，光敏電阻可用于什么領域？
