可控振蕩器電子鳥設計實驗
一、實驗?zāi)康?/p>
加深了解光敏電阻的工作原理及應用性
二、實驗內容
可控振蕩器電子鳥設計實驗
三、實驗儀器
光電技術創新綜合實驗儀 一臺
光敏電阻實驗?zāi)K 一塊
光源輸出及測量實驗?zāi)K 一塊
連接導線 若干
四、實驗原理
1、實驗參考原理

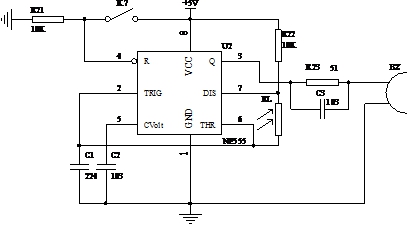

圖4-1 可控振蕩器電子鳥電路
其工作原理是：手控電子鳥電路的振蕩是通過控制555的復位端4實現的，撥位開關K7撥向左端，4端接高電平，電路產生振蕩輸出音頻信號，揚聲器發聲，K7撥向右端，4端斷開，電路停止工作。
光敏電阻的電阻值隨著光照強弱變化而變化，光線越強，電阻值越小。電路中555芯片與電阻R22、RL及電容C1組成無穩態振蕩器，振蕩頻率為f=1.43/[(R22+2RL)*C1]，顯然照在RL上的光線越強，RL阻值越小，振蕩頻率f就越高。調節光源調節單元的“照度加”或“照度減”旋鈕，以改變投射到RL上的光線強度，只要你掌握得好，蜂鳴器就能模擬出忽高忽低、變幻無窮、非常逼真的多種“鳥鳴聲”，且指示燈LED亮。
五、實驗注意事項
1、打開電源之前，將“電源調節”旋鈕逆時針調至底端；
2、實驗操作中不要帶電插拔導線，應該在熟悉原理后，按照電路圖連接，檢查無誤后，方可打開電源進行實驗；
3、若照度計、電流表或電壓表顯示為“1＿”時說明超出量程，應改為合適的量程再測試；
4、嚴禁將任何電源對地短路。
六、實驗步驟
可控振蕩器電子鳥設計實驗
1、打開實驗箱電源，調節照度計“調零”旋鈕，至照度計顯示為“000.0”為止，關閉實驗箱電源；
2、J7、J8分別連接實驗箱上的光敏電阻結構件黃、藍插孔，同時將套筒紅、黑插孔與照度計紅、黑插孔相連；
3、打開實驗箱電源，按下開關K1和K6，K7撥向左端，同時保證其余開關都彈起；
4、調節光照強度，聽蜂鳴器聲音變化，用示波器觀察蜂鳴器正端波形（或R23左端波形）；
5、將“電源調節”旋鈕逆時針旋至不可調位置，關閉實驗箱電源。
二次開發實驗
（1）利用二次開發實驗?zāi)K自行搭建電路，電路如圖4-2所示；
（2）參考電路原理圖自行進行調試；

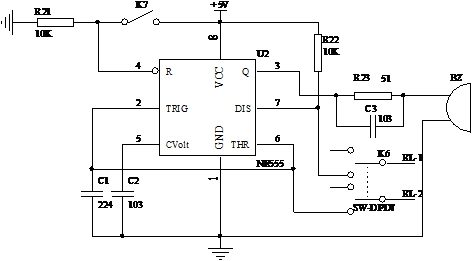

圖4-2
（3）參考可控振蕩電子鳥實驗的實驗步驟進行二次開發實驗，觀察實驗現象是否和模塊實驗現象一致。
