一、產品簡介
本光纖光柵傳感原理及應用實驗系統供科研單位、高等學校和實驗室研究光纖光柵和光纖光柵傳感之用。包括高靈敏度光纖功率計（－90dBm）、高精度溫度傳感器（內、外各一個）、掃描光纖濾波器三部分。配合我公司研制的多功能懸臂梁可完成光纖光柵光譜特性研究、光纖光柵應變傳感、光纖光柵微載荷傳感、光纖光柵微位移傳感以及光纖光柵溫度傳感的實驗研究。可實現邊沿解調法和掃描濾波法兩種光纖光柵解調方式，功能多，操作簡單。
本實驗系統提供一個開放的實驗平臺，旨在介紹光纖光柵傳感技術，可以完成光纖光柵測量應變、微載荷、微位移、溫度等實驗，另外，可結合光纖無源器件可以開設光纖光柵的有關設計性實驗。
二、教學目的
1、測試光纖光柵光譜特性，并了解光纖光柵的啁啾特性和光纖光柵的工作原理
2、邊沿解調法實驗測量微位移、微應變、微載荷，了解彈光效應
3、掃描濾波法解調實驗測量微位移、微應變、微載荷
4、學習掌握溫度傳感實驗
5、學習掌握電阻應變片傳感實驗
三、儀器功能
1、光纖光柵透射譜特性測試
2、光纖光柵反射譜特性測試
3、邊沿解調法實驗：光纖光柵微位移、微應變、微負荷測量實驗等
4、掃描濾波解調法實驗
5、溫度傳感實驗
6、電阻應變片傳感實驗
四、實驗配置

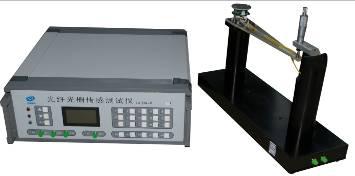

光纖光柵測試儀主機、寬帶光源、懸臂梁、恒溫箱、2×2耦合器、溫度傳感器、光纖光柵溫度傳感器、隔離器、法蘭盤、實驗軟件、實驗講義、測試報告等
