冷卻空氣的蒸發器都是以制冷劑在管內蒸發直接冷卻空氣的，按照空氣的運動狀可以分為自然對流和強制對流兩種形式。

自然對流形式常用于冰箱、冷藏柜、冷藏車、冷藏庫等處。例如冷藏庫多采用安裝在頂棚下或墻壁的排管冷卻庫內空氣，排管為光管或片距6～12 mm的肋管。采用氨制冷系統時，多為滿液式或循環式；采用氟系統時，多為非滿液式或循環式。由于空氣側為自然對流，所以這種冷排管的傳熱系數很低。光管K＝14 W/m2k，肋片管K＝5～10 W/m2k。

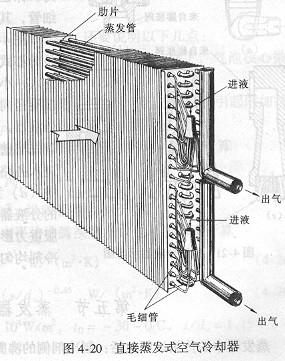

為增強傳熱，在間冷式冰箱的冷凍室、空調機組、冷藏庫及除濕機等處多采用強制對流式的直接蒸發式空氣冷卻器。如圖為空調用強制對流直接蒸發式空氣冷卻器構造示意圖。來自節流裝置的低壓制冷劑濕蒸汽通過分液器分成多通路，吸熱蒸發后為氣態制冷劑，匯集到集管中流出；而空氣以一定流速從肋片管的肋片間掠過，將熱量傳給管內流動的制冷劑，溫度降低。直接蒸發式空氣冷卻器一般由4～8排肋管組成，管材為φ7～12 mm的銅管，外套連續整體鋁片。強制對流比自然對流蒸發器傳熱效果好、結構緊湊，應用廣泛。

分液器和分液管是保證將液態制冷劑均勻分配給直接蒸發式空氣冷卻器各通路的主要部件。由于液態制冷劑流經膨脹閥降壓后，呈氣液兩相狀態，處理不當，則導致各通路分液不均；為了解決此問題，除在膨脹閥后設置分液器增強氣液混合以外，還設置等長度的分液管，增加各通路阻力，保證各通路分液均勻。分液管為內徑很小的毛細管，其尺寸選擇可參見表4-5。

右圖為五種常見的分液器示意圖。圖中（a）是離心式分液器，來自膨脹閥的制冷劑沿切線方向進入一小室，充分擾動后的氣液混合物從小室頂部沿徑向流出，到各分液管。（b）、（c）是碰撞式分液器，來自膨脹閥的制冷劑以高速進入分液器后，首先與壁面碰撞，形成均勻的氣液混合物，然后再進入各路分液管；（d）、（e）是降壓式分液器，其中（d）為文氏管形，壓力損失較小，這種類型的分液器是使制冷劑首先通過縮孔，增高流速，克服重力影響，以達到氣液充分混合，從而保證制冷劑均勻地分配入各分液管。分液器多為垂直安裝，也可以水平安裝。http://www.upheartbreakhill.com
