一、【警告】
使用本標(biāo)準(zhǔn)的人員應(yīng)有正規(guī)實(shí)驗(yàn)窒工作的實(shí)踐經(jīng)驗(yàn)。
本標(biāo)準(zhǔn)并未指出所有胃能的安全問題。
使用者有責(zé)任采取適當(dāng)?shù)陌踩徒】荡胧⒈ＷC符合國家有關(guān)法規(guī)規(guī)定的條件。
二、【范圍】
本標(biāo)準(zhǔn)規(guī)定了以碳弧燈為光源的模擬和強(qiáng)化自然氣候中的光、熱、空氣、溫度、濕度和降雨等主要因素的一種人工氣候老化試驗(yàn)方法。
本標(biāo)準(zhǔn)適用于評定硫化橡膠在碳弧燈為光源的試驗(yàn)條件下的耐候性。
三、【規(guī)范性引用文件】
下列文件對于本文件的應(yīng)用是必不可少的，凡是注日期的引用文件，僅注日期的版本適用于本文件。
凡是不注日期的引用文件，其版本（包括所有的修改單）適用于本文件。
GB/T 528硫化橡膠或熱塑性橡膠 拉伸應(yīng)力應(yīng)變性能的測定
GB/T 2941 橡膠物理試驗(yàn)方法試樣制備和調(diào)節(jié)通用程序
GB/T 3511硫化橡膠或熱塑性橡膠耐候性
四、【試驗(yàn)原理】
硫化橡膠置于以碳弧燈為光源的模擬和強(qiáng)化自然氣候中的老化因素的環(huán)境下，測定試樣老化前后性能的變化，從而評價硫化橡膠的耐候性。
五、【試驗(yàn)裝置】
試驗(yàn)箱；試驗(yàn)箱的中心安裝碳弧燈，箱內(nèi)有一個安放試樣架的轉(zhuǎn)鼓，轉(zhuǎn)鼓圍繞光源轉(zhuǎn)動。箱體上設(shè)有碳弧電流、碳弧電壓、計(jì)時器和干濕球溫度等指示裝置，箱體內(nèi)有一個控制循環(huán)空氣的調(diào)節(jié)器，用來調(diào)節(jié)黑板溫度和排出箱內(nèi)的臭氧。
轉(zhuǎn)鼓上可直接放置板狀試樣或放置用試驗(yàn)架固定的試樣，箕形狀可為垂直形式或傾斜形式。
箱體應(yīng)有能在操作范圍內(nèi)編制循環(huán)暴露條件程序的控制裝置。
【碳弧燈】
開放式碳弧燈,開放式碳弧燈包括表面鍍銅的兩個碳棒電極，電極間形成的碳弧可自動調(diào)節(jié)。
碳弧透過平板玻璃濾光器照射到試樣表面300mm～750 mm波長的光輻照度不能大于600 W/m2，
低于300mm波長的光輻照度不能大于2 W/m2。
【密閉式碳弧燈】
密閉式碳弧燈包括一個有芯和一個無芯的碳棒電極，電極間形成的碳弧可自動調(diào)節(jié)。
碳弧透過球型玻璃濾光器照射到試樣表面300mm～750 mm波長的光輻照度不能大于500 W/m2，
低于300mm波長的光輻照度不能大于1 W/m2。
一般情況下選用開放式碳弧燈試驗(yàn)箱，如果有規(guī)定也可使用密閉式碳弧燈試驗(yàn)箱。
由于兩種型號的碳弧發(fā)出光譜的輻射能量有差別，其所得的試驗(yàn)結(jié)果不能直接相比較。
碳弧燈設(shè)備類型見表1。
試樣架是由不影響試驗(yàn)結(jié)果的惰性材料制成，如鋁合金、不銹鋼或木材等，對橡膠有害的銅、鐵和錳
等材料不得與試樣接觸。試樣架為框式結(jié)構(gòu)，能牢固地固定試樣。
【黑板溫度計(jì)】
黑板溫度計(jì)是由一個近似于黑體吸收特性的涂黑金屬板和一個適當(dāng)?shù)臏囟扔?jì)或熱接觸良好的熱電偶組成，板厚至少為1 mm，其尺寸應(yīng)與試樣架的規(guī)格相配合。黑板溫度計(jì)因長期暴露于光源會老化，故需定期校對。
【控濕裝置】
箱內(nèi)應(yīng)有測量和控制相對濕度的裝置，該裝置應(yīng)避免光照。根據(jù)需要控制箱內(nèi)空氣的相對濕度。
【噴水系統(tǒng)】
噴水系統(tǒng)通過試驗(yàn)箱內(nèi)的噴嘴將試樣表面均勻噴濕和迅速冷卻。噴水管道應(yīng)由不與水反應(yīng)和
不污染水的不銹鋼、塑料或其他材料制成。
為了滿足水的純度要求，可在噴水系統(tǒng)上連接水質(zhì)處理裝置，如過濾器和水質(zhì)軟化器等。
在規(guī)定條件下，可用蒸餾水、軟化水或去離子水間歇噴淋試樣表面水的pH值為6～8，水內(nèi)固體含量小于20ppm。
噴淋水不應(yīng)在試樣面上留下明顯的沉淀物和污跡。
【相對濕度】
試驗(yàn)條件；相對濕度一般規(guī)定為(65±5)%。如果另有規(guī)定也可使用其他相對濕度，但應(yīng)在報(bào)告中注明。
噴水周期；噴水周期一般規(guī)定為102 min光照接著18 min噴水光照。如果另有規(guī)定也可采用48 min光照接著12 min噴水光照，但應(yīng)在報(bào)告中注明。
暴露時間：雙方商定的暴露時間(h)，或試樣性能變化至某一規(guī)定值所需的暴露時間(h)。
【試樣】
試樣應(yīng)按照GB/T 2941中的規(guī)定制備。
測定拉伸性能的啞鈴試樣應(yīng)符合GB/T 528中的規(guī)定。
試樣數(shù)量根據(jù)檢測項(xiàng)目及次數(shù)確定，每項(xiàng)每次檢測的試樣一般不少于3個。
測定顏色和外觀變化的試樣表面寬度至少是15 mm，長度不少于50 mm的矩形條。
【試驗(yàn)步驟】
試樣固定：試樣一般按自由狀態(tài)安裝在試樣架上，應(yīng)避免試樣受外應(yīng)力的作用。如果需要，試樣可以采用任何一個伸長率，但要在報(bào)告中注明試樣固定在試驗(yàn)箱的轉(zhuǎn)鼓上時，試樣的暴露面要正對光源，試樣工作區(qū)面積要完全暴露在有效的光源范圍。在暴露期間建議每天垂直調(diào)換試樣位置，以減少不均勻的暴露。
暴露試驗(yàn)：啟動試驗(yàn)箱，調(diào)好規(guī)定的試驗(yàn)條件，并記錄開始暴露時間，整個暴露期間要保持規(guī)定的試驗(yàn)條件恒定。
注1：當(dāng)需要時可以用紫外光輻照計(jì)定期監(jiān)測光源。
注2：檢驗(yàn)臭氧存在：將浸漬過淀粉一碘化鉀溶液的小塊濾紙暴露在試樣附近位置，并遮蔽濾紙避開光源直射，如果有臭氧會使濾紙變藍(lán)色，當(dāng)需要測定臭氧含量時，可按GB/T 7762-2003中的附錄A進(jìn)行。
【性能測定】
力學(xué)性能測定：按規(guī)定的暴露時間從試驗(yàn)箱中取出試樣，按照GB/T 528的規(guī)定測定試樣的拉伸性能。
外觀檢測：按規(guī)定的暴露時間從試驗(yàn)箱中取出試樣，按GB/T 3511關(guān)于測定顏色和外觀變化的規(guī)定進(jìn)行測試。
【試驗(yàn)結(jié)果】

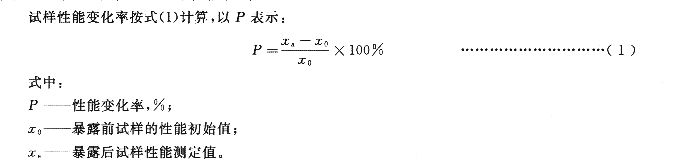

試樣老化后的試驗(yàn)結(jié)果用試樣暴露至某一時間的性能變化率或外觀變化程度表示，也可用試樣性能變化至某一規(guī)定值所需要的暴露時間表示。
【試驗(yàn)報(bào)告】
1. 試驗(yàn)報(bào)告應(yīng)包括以下內(nèi)容：
2. 本標(biāo)準(zhǔn)編號；
3. 樣品名稱和規(guī)格；
4. 試驗(yàn)箱的型號；
5. 試樣表面光譜輻照度和波長；
6. 黑板溫度和相對濕度；
7. 噴水周期；
8. 暴露時間；
9. 測試項(xiàng)目和測試結(jié)果；
10. 試驗(yàn)時間；
11. 試驗(yàn)人員。
